超级点火器(超点)系列

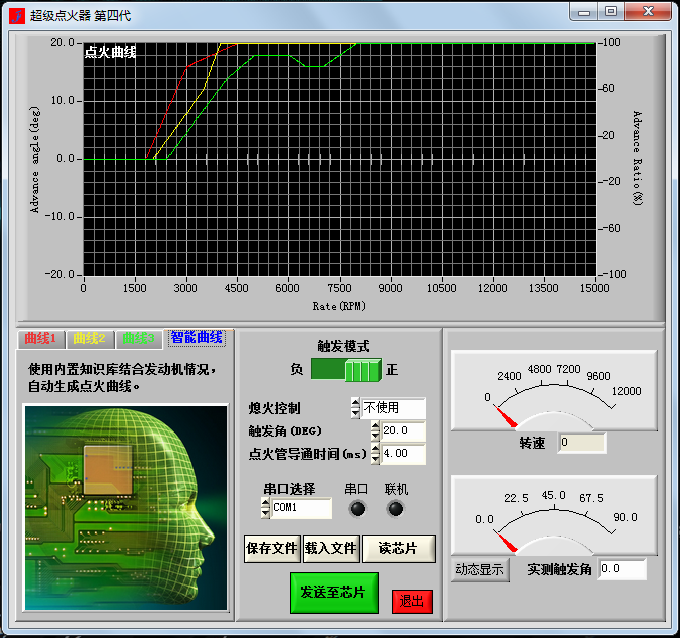

  最新2011超级点火器第四代,内置三条自定义曲线与一条智能曲线,可于行驶过程中实时切换,呈现从都市巡航到赛场竞技的不同机车风格,随心体验自由不羁的玩车方式,尽情享受驾驶乐趣,改装点火器的利器,更多应用资料与用户体验报告请与淘宝代理店 路威尔车用电子工作室 联系。


  飞时电子的超级点火器(超点)是一款功能完备而又易于使用的可编程数字点火器( Programmable Ignition System )产品,创造性地融诸多崭新的超强的功能于一身,每一个用户都可以通过直观简易的设定,打造出一个最适合自己的和爱车的“超级点火器”。
  飞时电子的超级点火器主要特点:
  1、高速单片机全数字点火器;
  2、电感放电式点火,点火能量强劲;
  3、(创新功能)可以通过软件设定匹配触发信号的极性,如CG125、GY6等车型常用正极性触发信号,铃木王车型常用负极性触发信号;
  4、(创新功能)可以通过软件设定匹配不同的点火触发信号,如摩托车常用的磁电式触发以及霍尔式触发;
  5、(创新功能)可以通过软件设定点火开关管导通时间,不仅可以灵活调节点火能量的大小,也可以适应不同性能的(低阻、高阻、高能)点火线圈;
  6、(创新功能)可以通过软件设定点火器采用定角或曲线方式工作;
  7、(创新功能)可以通过软件自由地、可视化地设置点火曲线;
  8、(创新功能)可以读取、保存点火器参数;
  9、(创新功能)具备与上位机通讯功能以及一套专用的上位机软件,通过运行上位机软件,用户可在PC端可视化地设置点火器参数,获取点火器内部数据,参数设置完成后点火器可以完全脱离PC机单独工作。

  上述3、4项功能拓宽了点火器的应用范围,简化了点火器安装使用,使得安装和改装更为方便;5、6、7项则是大大强化了点火器本身的性能,使得普通用户也可根据自己的具体情况DIY适合自己的点火器;8、9项更是强化了点火器的易用性,有经验的用户针对某种车型调整获得满意的参数后,可以将参数保存成文件上传,那些对点火器各项参数毫无理解的新手,只要将对应自己车型的参数下载到自己的点火器中,即可获得与高手用户一样的成功体验,为此我们将计划建立一个参数库,为用户免费提供各种车型的成功应用曲线。

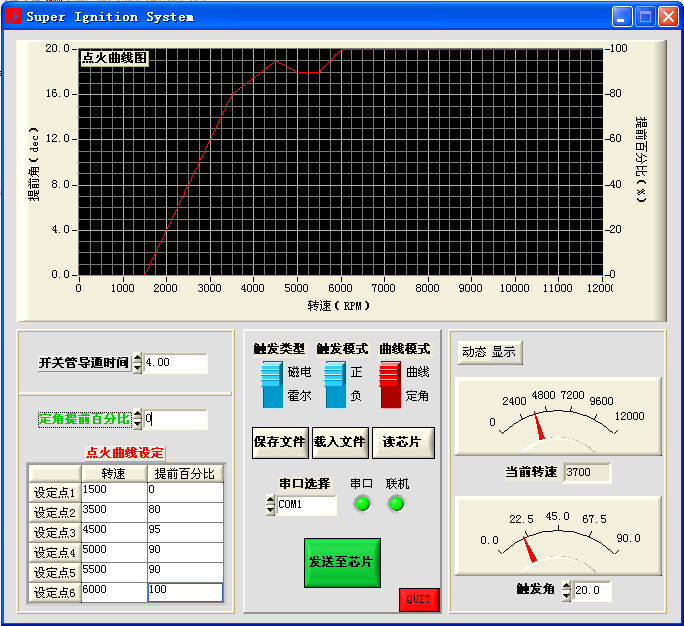

  超级点火器的PC端软件界面图:

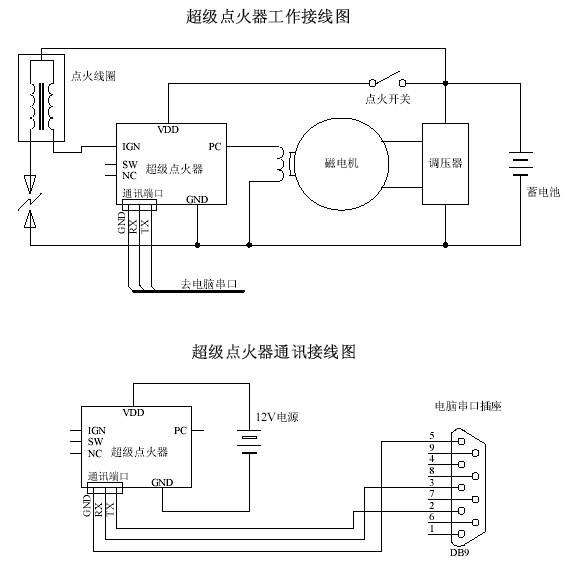

  超级点火器接口定义

  超级点火器有两种封装,为方便用户使用,每种封装都带有相应的插头件和点火器-串口连接线。

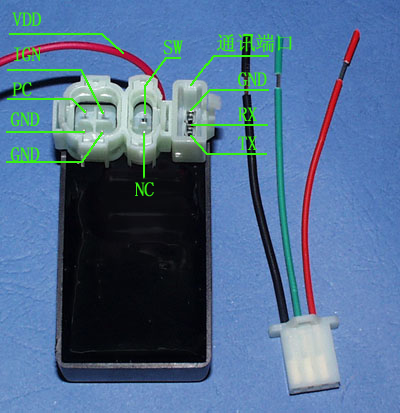

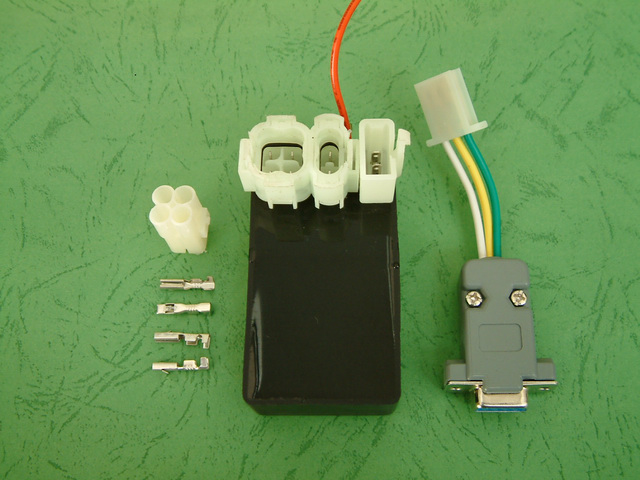

J7封装的超级点火器及标准附件

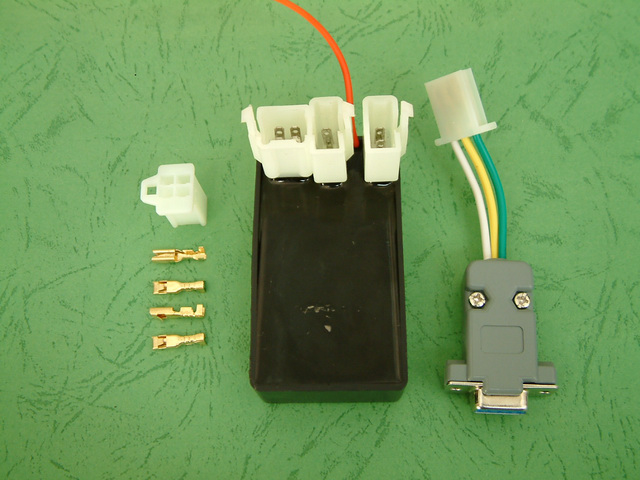

J6封装的超级点火器及标准附件

  由于超级点火器属于电感放电型点火器,必须采用电感放电型点火线圈,这点在使用前必须要注意,与电容放电型(CDI)点火线圈相比,电感放电型点火线圈的体积较大,初级电阻在3-6欧左右,电容放电型(CDI)点火线圈初级电阻值在1欧以下。国内铃木车系的EN、GN、GS、GSX车以及大排量的车普遍采用了电感放电型点火器,本田和雅马哈车系则普遍采用CDI点火器,使用前要先弄清楚。

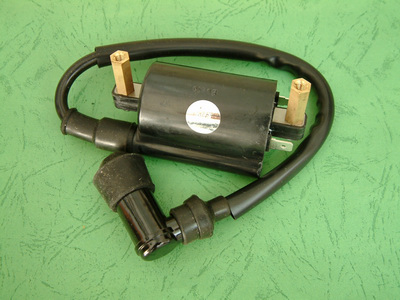

电感放电型点火线圈图片(选配件,20元/只)

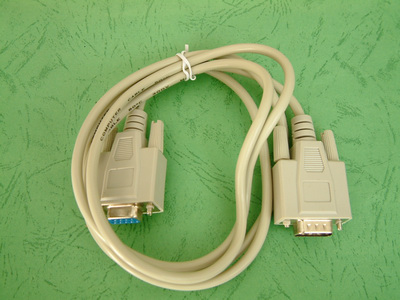

为了使用方便,还可以选用串口延长电缆(选配件,10元/根)

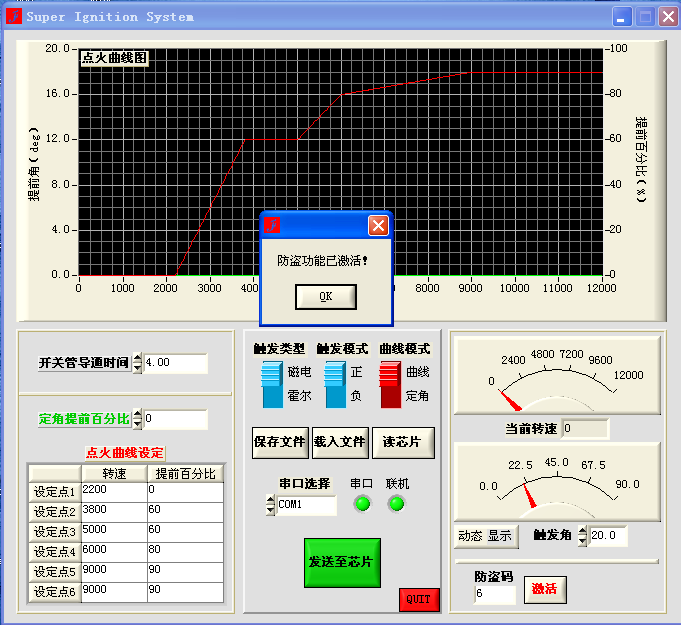

  防盗型超级点火器是超点的增强型产品,在继承原超点的所有功能的基础上,增加了全新的防盗功能。防盗功能可以通过上位机软件设置或关闭,当关闭防盗功能时,防盗超点功能上完全等同于普通超点;防盗功能激活后,每次上电后防盗超点必须接受一个合法的防盗码后才能工作,否则无法点火!

  通过上位机软件设置防盗码,合法值是0-254。
  当防盗码设为0并被激活时,防盗功能被屏蔽,此时无防盗功能。
当防盗码设为非0值并被激活时,防盗功能被激活,以后每次点火器在上电后的6秒内,会监测防盗输入点(通讯端口的RX端)的电平变化次数,如果该点的电平变化次数与防盗码相等,点火器进入正常工作程序;如果防盗输入点的电平变化次数与防盗码不相等,点火器将不能正常工作。

  应用这个功能,将防盗输入点(通讯端口的RX端)接到你选择的电路点上,如刹车开关、启动开关、转向灯等等,每次打开钥匙开关后的6秒钟内(6秒后的操作无效),必须操作你选择的开关通断正确的次数(与设置的防盗码相等),点火器才能正常工作,否则是无法点火的。

  由于防盗码和输入开关都是可以任意定义的,因此对于不了解情况的偷车贼来说几乎不可能将车开走,当然如果偷车贼采取特殊的办法那就另当别论了。

  防盗超点的应用简析:
  防盗超点使用了通讯端口的RX端(通讯端口插座的中间插针)作为防盗信号检测端,使用时,引线到你选定的开关点上,下面我们以刹车开关为例来说明。

  将通讯端口的RX端通过导线接到刹车开关后面,也就是与刹车灯并联,当刹车没有踩下时,刹车灯不亮,RX端检测到的是低电平; 刹车踩下时,刹车灯点亮,RX端检测到的是高电平,电平从低变到高完成了一次变化;当放开踩下后,电平从高变到低又完成了一次变化。注意防盗超点检测的是电平的变化,那么踩下一次刹车然后放开,防盗超点检测到的电平变化次数将是2!
  如果我们设定防盗码为4的话,那么当打开钥匙开关后的六秒钟内,必须踩下放开刹车两次,六秒钟后超点超点检测到的电平变化次数为4,与设定防盗码相同,进入正常工作程序,可以点火启动了;
  如果我们设定防盗码为5的话,那么当打开钥匙开关后的六秒钟内,必须踩下放开刹车两次,再踩下刹车一直维持到六秒钟后再放开,超点检测到的电平变化次数为5,进入正常工作程序,可以点火启动了。

  如果把防盗信号检测端接到转向灯上,如左转向灯,由于转向灯通过闪光器控制自动亮灭,所以我们当我们打开转向灯后就要数闪光的次数,如我们设定防盗码为6,打开转向灯后看见转向灯亮灭三次(电平变化6次),就要关掉转向灯,六秒钟后超点超点检测到的电平变化次数为6,与设定防盗码相同,进入正常工作程序,可以点火启动了。

  注意事项:
  1、防盗信号检测端接到转向灯上,检测到的电平变化次数都是偶次,设定防盗码时要注意这一点。

  超级点火器程序(仅超点硬件适用) 下载 (Windows 2000/XP ,2006.12.2 更新)

  超级点火器第三代 程序(仅超点Ⅲ硬件适用) 下载 (Windows 2000/XP ,2010.4.27 更新)

  英文版(仅超点硬件适用)(English release) 下载 (Windows 2000/XP/Vista ,2009.07.26 更新)

  最新2011超级点火器第四代,内置三条自定义曲线与一条智能曲线,可于行驶过程中实时切换,立现不同机车风格,尽情享受驾驶乐趣,改装点火器的利器,更多应用最新资料与用户体验报告请与淘宝代理店 路威尔车用电子工作室 联系。

  超级点火器曲线库,包含CG125、GY6、五本、建雅、豪爵铃木、GN250、金城铃木、隆鑫、宗申、轻骑、大阳、  本田等车型曲线。 (曲线库最近更新 2009.04.08) 下载

  到第三方论坛摩友之家”参与关于超级点火器的讨论。

  用户使用报告:近几年各大摩托网站关于点火器的文章链接集粹
