新整流器测试仪 Rectifier Tester

一、产品图片


1
2


二、测试步骤


  1、确定待测整流器的类型。测试界面顶部行有“半波GY6”、“单相半波”、“单相全波”、“三相全波”四类产品类型选项卡,点击即可进入相应类别产品的测试界面。界面左边列有该类别产品的“测试”、“图片”、“原理”、“接线”四项选项卡,点击“图片”可显示该类产品的图片,点击“原理”可显示该类产品的工作连接原理,由于实际产品的外观可能千差万别,可能不在“图片”列举之中,但是工作时整流器与磁电机及电瓶、大灯的连接原理不会变。实际上我们区分产品的类型就是根据工作连接的原理来确定的。因此要准确判断待测产品的类型,一定要通过查看“原理”选项卡,来确定产品的类型。
3

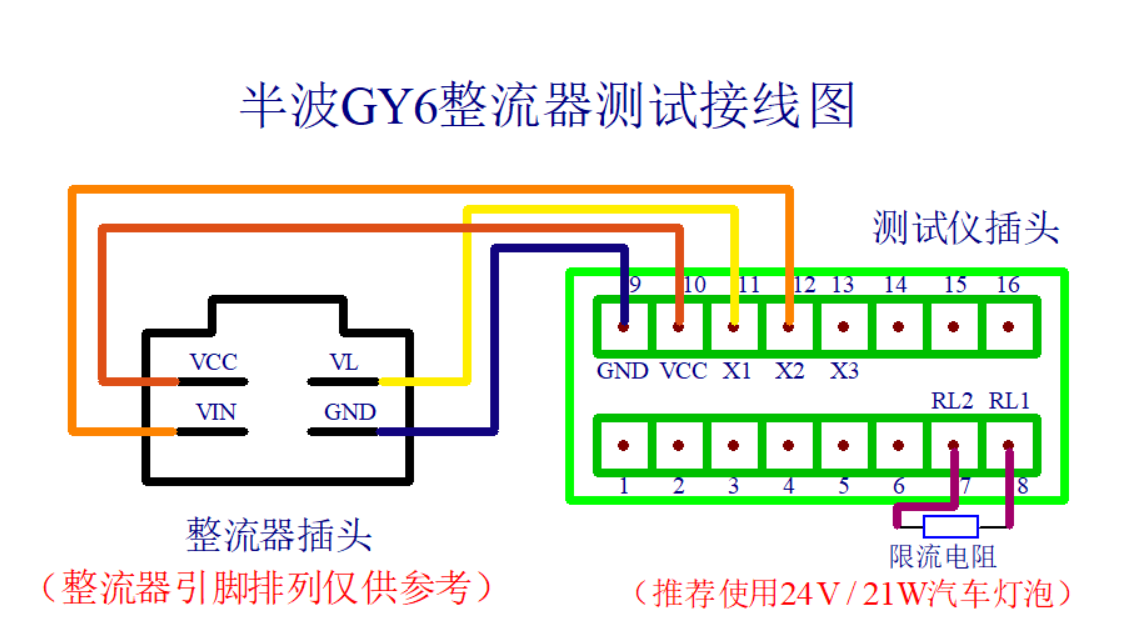

  2、连接测试线。确定产品类型后,点击“接线”选项卡,即可查看测试仪与待测产品的测试连线,建议为不同产品做专用的插座,测试时换用相应的插座即可。
4
  3、设置测试参数。磁电机发出交流电,经过整流器整流稳压后,供电瓶充电及大灯照明,因此考察整流器的指标就是充电电压及大灯电压。由于各厂家产品的设计不同,因此指标也不尽相同。本测试仪可以自主设置测试参数,以“半波GY6”类型为例,点击“测试”进入测试界面,可以看到有“充电电压标准 14.0V—15.0V”,点击该数字即可弹出一个数字键盘(首次进入需要输入密码,防止被无关人员错误改动),用户可根据实际情况进行改动,测试时该数据即为测试充电电压的标准(注意保证前数低后数高),第二行“实测充电电压”显示实测充电电压值,当实测充电电压值高于标准前数(如14.0V)且低于标准后数(如15.0V)时,该行后面的结果框显示“OK”,并且框背景为绿色,表示该项指标合格,否则结果框显示“NG”,并且框背景为红色,表示该项指标不合格。GY6整流器产品还有大灯电压输出,因此测试界面还有“大灯电压标准”和“实测大灯电压”项,与前述充电电压类似。当“实测充电电压”和“实测大灯电压”两项都同时符合标准时,测试仪会发出“滴滴滴”的短促声音提示,表示该产品合格。因此当参数设置好后,测试仪会自动判断产品的参数合格与否并给出声音提示,无需测试员查看参数并判断,大大降低了测试员的工作强度,降低了测试员的技术要求,同时也大大提高了测试速度。


三、其他说明


  1、在测试界面的最上方有“一号产品”细分产品选项框,点击可以弹出四种产品的选项。有的厂家同一类型可能会有几种不同参数的产品,如GY6整流器可能会有“双管双稳压”产品和“单管单稳压”产品,区别在于“单管单稳压”只有大灯输出具有稳压功能,而电瓶充电端是没有稳压功能的,因此两种产品测试的参数标准就不同,可以选择将“双管双稳压”的产品测试放在“一号产品”下,而“单管单稳压”的产品测试放在“二号产品”下,每号产品可以单独设置标准,互不影响,断电后也不会丢失,点击右边的“修改名称”按钮还可以修改名称,如把“一号产品”改为“双管双稳压”,更加一目了然,测试员在测试不同产品时,选择相应的产品参数进行测试即可,避免了频繁修改标准参数带来的麻烦和失误。


  2、在“单相全波”产品测试界面,测试的参数包含“充电电压”和“附加电压”两项,“充电电压”表示的整流器正常工作时对电瓶的充电能力,通常的参数标准在14.0-15.0V,是正常的测试指标。而“附加电压”是本测试仪特别设计的,主要测试整流器在欠压特殊状态下的输出能力,有助于检出整流器的局部故障,可能某一类产品附加电压测试可能在10-11V,另一类产品附加电压测试可能在11.5-13V,都是可能的,应该根据具体产品来设定,通常同类产品的实测值有一定的正常波动范围,参数范围的设置应该在满足正常波动范围的前提下尽量缩小范围。


  3、在“三相全波”产品测试界面中,三相产品的测试采用三次单相测试的方法,即X1-X2相间测试、X1-X3相间测试、X2-X3相间测试,全部合格方可判定产品合格,此方法有助于准确检出产品的细微缺陷,但是检测的总时间也相当于单相测试的三倍。


  4、关于标准参数的设定。整流器工作时的输入电压、输出负载的变化会使输出电压发生变化,因此对同一产品采用不同检测设备、不同检测条件下检测到的电压有差异都是正常的,在标准参数的设定上,需要保持上下有一定的范围,比如“充电电压”指标上,通常可以设定14V-15V的标准范围,范围必须是前数低后数高,但实际上有的产品可能设计在14.5-15.5V左右,因此具体参数的设定要根据产品的实际来设定。在半波GY6产品方面,有的产品的大灯输出电压在12.5-13.5之间,有的可能更低或更高一点。要注意的是参数设定的范围也不能过大,比如大灯电压标准设定在12V-16V,因为对于具体产品而言,不会产生如此大的偏差,范围设定过大会导致无法检出故障产品。因此,标准参数的设定原则就是:根据产品的实际,在满足产品指标的正常波动的前提下,尽量缩窄参数范围,做到既不会因为正常的波动产生误判,又能检出产品故障导致的参数异常变化。


  5、测试界面的右边是一个“统计板”,其中“当前完成”“当前耗时”“效率”三项每次开机从零开始统计,可以看成是当前班次当前产品的统计,当“当前完成”数量达到500、1000、1500、2000、2500、3000时,统计板的背景色会从安静到热烈发生变化,热烈的颜色也是对当班产能的一种呼应。“累计完成”是本测试仪累计测试成功的产品数量,包括不同种类产品的累计。


  6、关于限流电阻。限流电阻是用于测试时的必要附件,通常情况下我们推荐用24V/21W的汽车灯丝灯泡来担任。由于属于易损件,所以外置,通过插座与测试仪连接。限流电阻如果断路,测试仪不能正常工作,在“半波GY6”测试界面,不接入整流器的情况下,“实测大灯电压”会在20V左右,如果该值接近0V,说明限流电阻断路,应检查排除。工作时灯泡会发光发热,有经验者通过观察灯泡的状态也可为测试提供一定的判研,如灯泡一直全亮表示整流器可能存在短路。某些产品可能需要不同的限流电阻,未来我们会根据具体情况给出指导建议。


  7、操作视频:

  https://www.bilibili.com/video/BV1BZ4y1x7Ck

  优酷网视频 https://v.youku.com/v_show/id_XNDYyOTA2ODA1Ng==.html

  8、购买方法:
  (1)、购买无限制的全功能产品,产品定价8000元。该选择适合测试量大的整流器生产厂家选用。
  (2)、全功能产品免费送,根据使用次数收费。该选择适合短期资金有困难的用户、测试量不大的用户、对产品有疑虑的用户。测试仪每测试通过一次为使用一次(故障产品测试不通过不计次数),每次收费为0.5分,首次最少购买2000元含400000次使用次数授权。该选择适合测试量少的用户选用,如用于展示、售后检测等场合,40万次的检测数量可能很难用完。当使用次数达到授权次数后,测试仪会弹出提示告知用户,用户可续费购买使用次数,每次至少续费100元获得20000使用次数,也可一次缴纳6000元获得无限制次数的授权,授权码是一串数字,用户获得后在测试仪面板输入即可获得相应授权。
