点火器测试仪( Ignition Tester )

  最新动态:不断听取大量一线工程师的意见和建议,点火器测试仪功能在不断地增强和完善,目前版本已经升级到V4.3,最新的升级和技术动态及应用视频我们将发布在官方 QQ549368748 http://user.qzone.qq.com/549368748/main 的日志和微博中,欢迎各位朋友关注及互动。

  点火器测试仪是快速测试和验证点火器点火曲线的工具 Ignition System Quick Test Kit,也是快速分析未知点火器的有力武器。点火器测试仪由测试硬件和PC上位机软件构成。借助于点火器测试仪,工程师可在桌面快速准确的测量点火器的点火提前角曲线( Ignition Timing test ),验证点火器的设计;工厂可在生产线上快速测试点火器数据,并与基准数据进行比较,能在5秒钟以内完成测试和自动判断产品参数合格与否。获取的数据可图形化显示,并可存储、读取和打印,数据采用“数据技术数据管理流(TDMS)”文件格式存储,可由专业数据管理与分析软件DIAdem、Matlab等程序读取,进行二次分析,是点火器设计和生产单位不可或缺的强力工具。

  点火器测试仪利用自身产生可控的点火脉冲信号,激励点火器工作,同时监测点火器的输出,从而获得点火器的响应特性。通过参数设定扫描遍历点火器在不同转速下的响应,可获得点火器的点火提前曲线、CDI点火电压曲线、CDI点火能量及导通时间曲线(电感放电型点火器),基于这一工作原理,点火器测试仪亦可完成电喷车的喷油曲线、喷油脉宽曲线测试分析。

  点火器测试仪具备两个数据通道,每个数据通道具备独立的测试环境参数,测试环境参数随测试数据同时被保存或读取,每个通道还具备独立的数据窗,显示每个测试点的详细数据;图形区可同时或分别显示 Y1 (通道一)、 Y2 (通道二)、点火曲线、导通时间曲线;使用自动比较时,Y1通道的数据作为基准数据,Y2通道作为测试通道,通过设置误差限制值,测试过程中与基准数据进行实时比较,当误差数值超过限制值,可以立刻停止测试并给出提示,程序还能对测试次数和测试合格率进行统计和计算;通过改变曲线的显示设置,可以同屏显示多条曲线,用于观察对比点火器在不同的测试参数下的响应更具价值。

  每次退出程序时可以自动保存测试环境参数,下次运行程序时会自动读取;在程序界面上点击鼠标右键,可以获得相应的项目帮助。

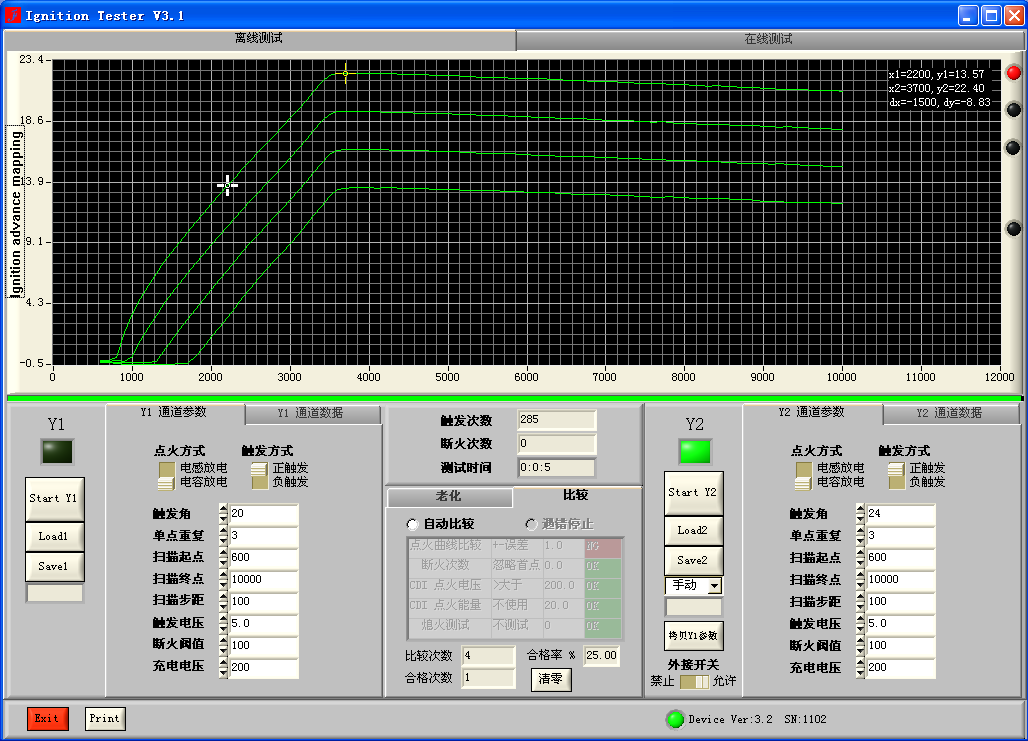

实测:某直流CDI点火提前曲线图



实测:某单片机电感放电型点火器 点火提前曲线、导通时间曲线图

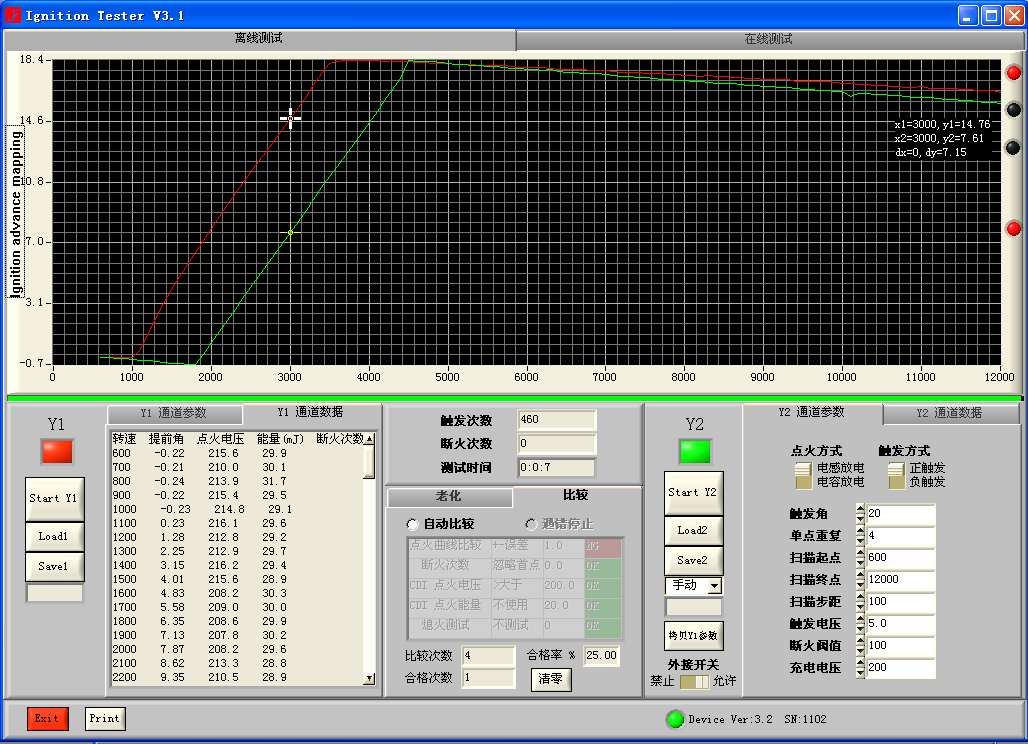

实测:双通道同时显示点火提前曲线图

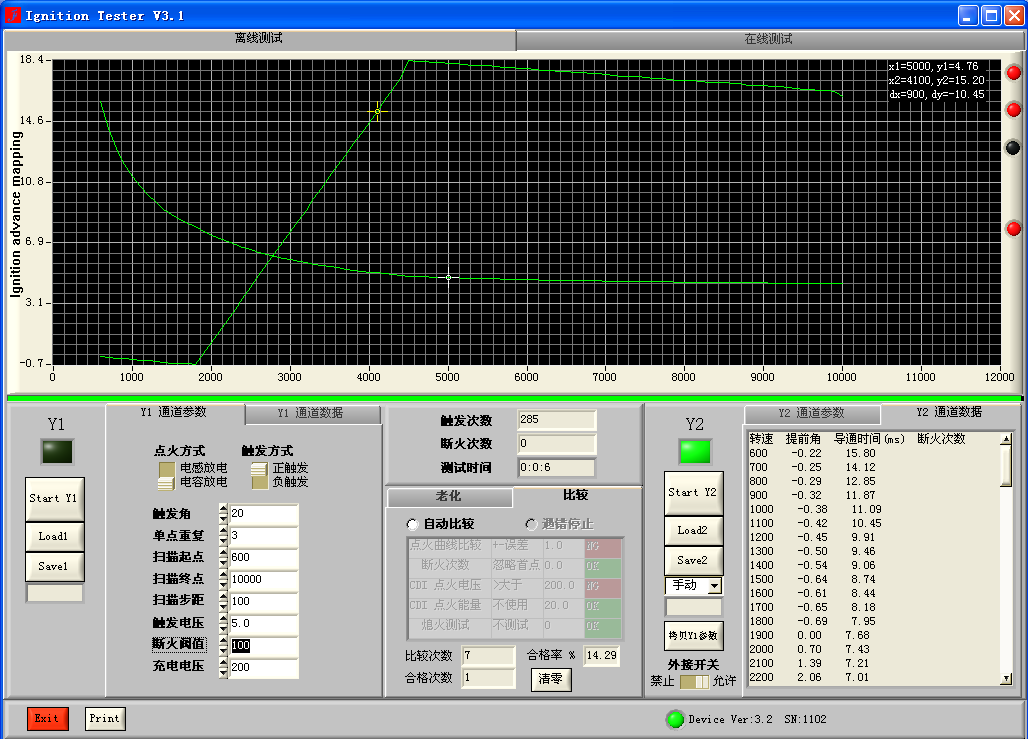

实测:单通道同屏显示多条不同触发角信号下的点火提前曲线图

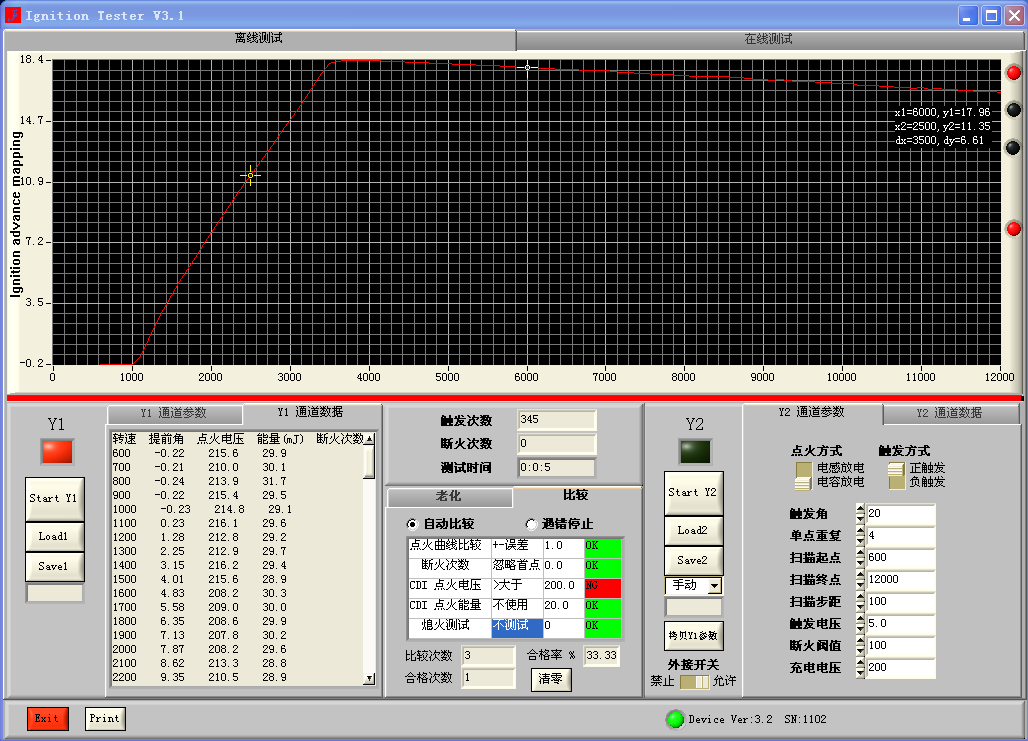

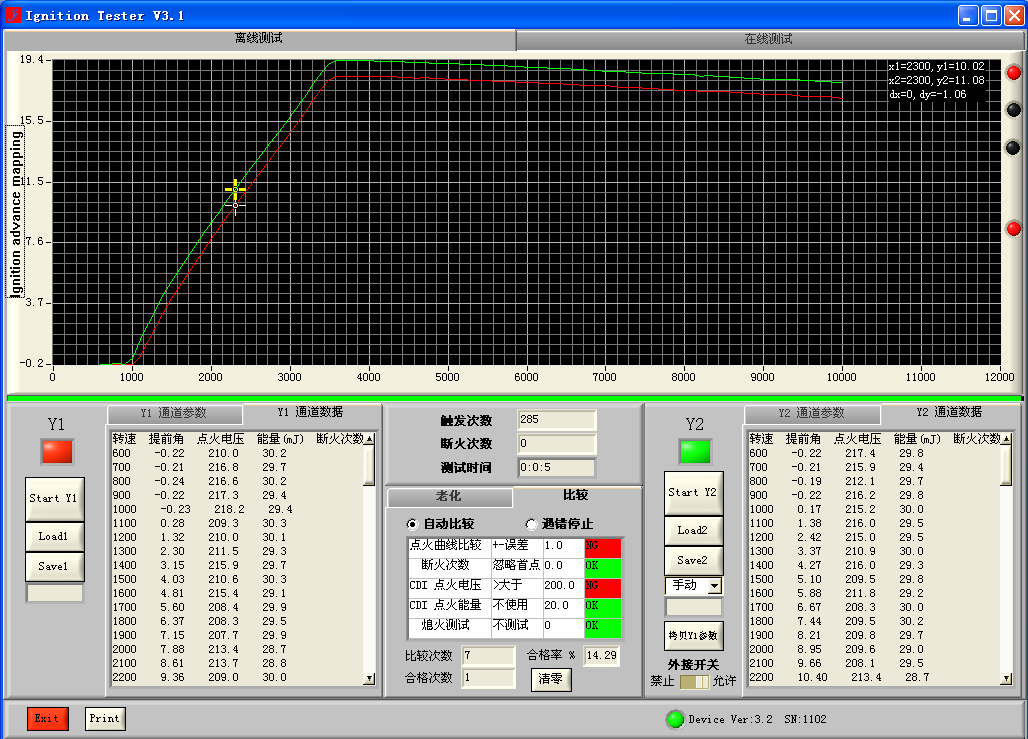

实测:自动比较功能激活,程序按设定的检测项目和给定的参数对目标点火器进行测试,并对测试结果给出声光提示,下图中目标点火器的点火曲线和点火电压项目不合格,程序会给出显目的不合格标志,并有声音提示,整个测试仅用5秒钟。

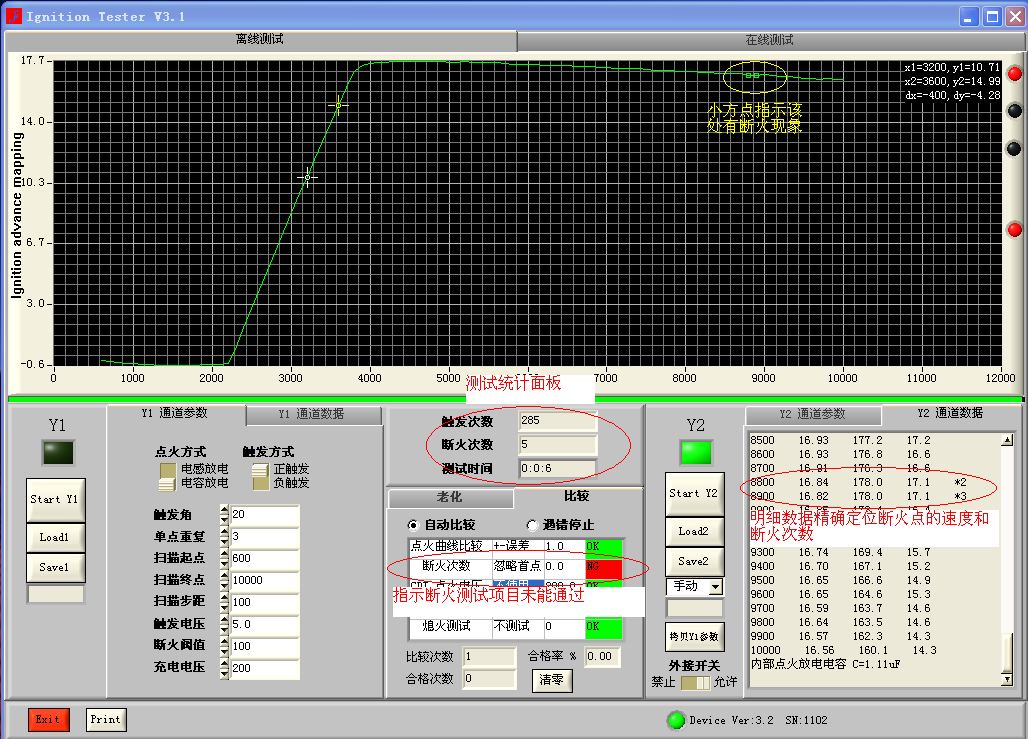

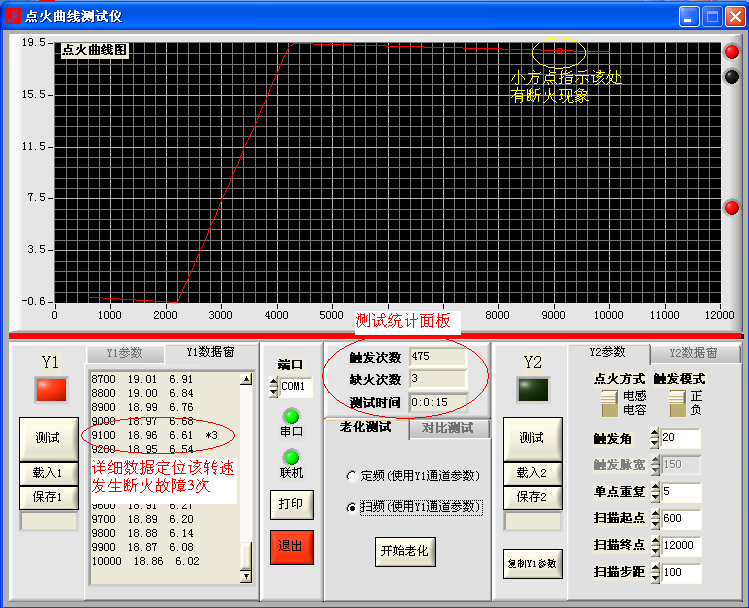

  具备连续发火性能的检测,具有对断火的监测定位和断火次数的统计功能。点火器设计中的某些欠缺可能导致点火器在特定的条件下存在缺火或断火的问题,如单片机点火器常在某些特定转速缺火、失火等等,这种问题往往由于隐蔽和出现几率较低而难以发现,传统的检测工具检测条件单一,方法粗放,很难及时有效的将这些问题检测出来,点火器测试仪可以方便、准确、精细地设定测试条件,测试过程中自动监测并记录每一次激励产生的输出,图形化直观的显示测量结果,整个过程方便快捷,结果一目了然,用户立刻就能获知结果,发现并定位缺陷所在。下图是一实测图形,点火器测试仪不仅测出了待测点火器的点火曲线,并且用曲线图上的小方点指示出该点有断火(缺火)现象,通过观看数据窗可以精确定位到故障点发生在8800和8900转速,断火次数分别为2次和3次,测试统计面板上则显示本次测试共产生激励触发信号285次,共断火5次,本次测试时间耗时6秒。

  具备老化测试功能。摩托车的触发信号是非常重要的信号源,不仅是点火器工作的依据,也可能被诸如仪表系统、喷油系统所采用。在生产过程中,产品的老化测试是一项重要的工作,老化试验中自然离不开信号源,点火器测试仪内置有点火信号信号发生器,不仅可以对单个点火器进行老化测试,同时也可以为产品的批量生产和老化提供高度灵活的信号源。老化测试的信号参数也可以通过上位机程序或测试仪硬件上的调整按钮精细调整,可以以固定的频率(转速)信号进行激励老化,也可以以周期性变化的频率(转速)信号进行激励老化。对单个点火器进行老化测试时,上位机程序可以长时间监测老化测试过程,记录总的激励触发次数、断火次数和测试时间。

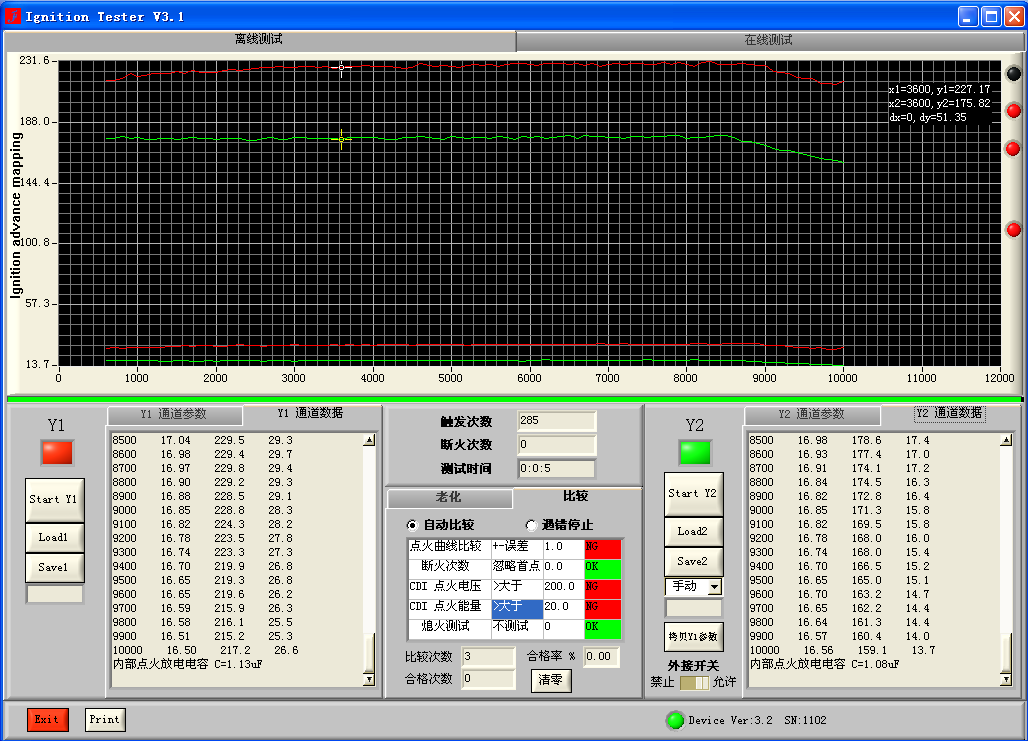

  具备对CDI点火器的点火电压和点火能量测试功能,并且能够测出CDI点火器内部点火储能电容的容量。点火电压和点火能量是点火器的一个重要指标,很大程度的影响着点火器的性能,常规的测试仪器和手段很难检测,通常厂家采用示波器观看放电波形的办法来进行控制,精度和可靠性难以保证,飞时电子点火器测试仪不仅能准确快速的测出CDI点火器的点火电压和点火能量,用图形方式直观的显示点火电压和点火能量曲线,还能将点火电压和点火能量作为一项测试项目来对目标点火器进行检测,达到在生产线上完美控制的目的。下图显示了两个“黑盒”点火器测试结果,红色的两条曲线分别是点火器A的点火电压曲线和点火能量曲线,绿色的两条曲线分别是点火器B的点火电压曲线和点火能量曲线,两个点火器的巨大差异一目了然,而采用常规的测试方法是无法了解到这些关键的细节的。

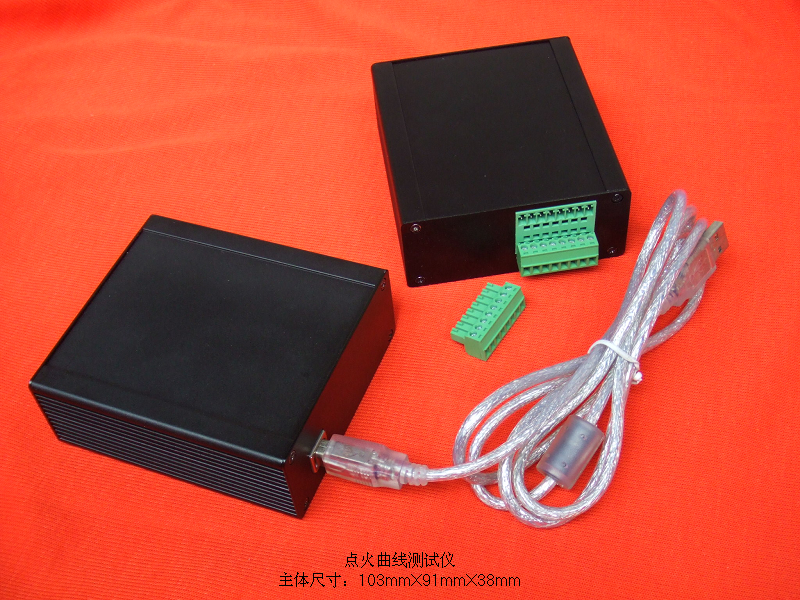

  产品图片:

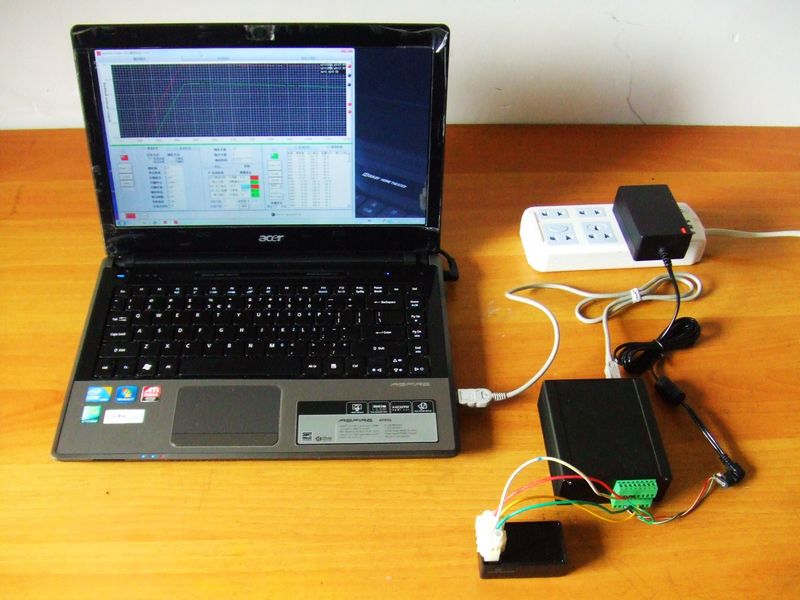

  实测实景图片

  测试仪引脚定义及接线图下载(PDF文件格式)。

  点火器测试仪功能较多,为了让大家更好的了解各项功能,我们结合实际应用制作了多个演示视频,包含了实时解说,由于录制时使用的程序版本不同,大家看到的界面可能有所区别,是正常的。欢迎下载观看,欢迎就应用问题与我们联系。

  最新版本新增功能详解 53:0

  通过电压测试功能挑选和检测直流点火器(DC-CDI)中的脉冲变压器 12:15

  CDI 点火电压、点火能量、断火测试及快速判断功能 19:32

  生产线上快速检测摩托车点火器 rapid detection of ignition using Ignition Maps Tester 33:34

  新点火器测试仪功能简介 general description of Ignition Maps Tester 3:35

  离线测试摩托车点火器 offline test the motorcycle ignition curve 14:50

  在线测试摩托车点火器 online test the motorcycle ignition curve 32:33

  在线测试汽车点火曲线和喷油曲线 online test automotive ignition and injection curve 21:54

   相关链接 整流器测试仪

   相关链接 高速整流器测试仪

   价格信息:

品 名
价 格
备 注
点火器测试仪单凸台版
8000元

包括:点火器测试仪硬件、上位机软件、说明书电子文档。

仅支持产生单凸台信号,适用于摩托车单凸台车型的点火器测试。

点火器测试仪多凸台版
15000元

包括:点火器测试仪硬件、上位机软件、说明书电子文档。

可自定义凸台形状,从而产生多样的触发信号,可自定义单凸台、双凸台甚至是汽车上常用的58+2触发信号。
