基于单片机的单芯片智能转速表方案

　　飞时电子研究最新开发的基于单片机的单芯片智能转速表，为智能转速表设计和生产提供快速简洁和高性价比的电路解决方案。

　　该智能转速表方案提供精确的测量结果，单片机程序集成了智能转速表必需的大多数功能，只需少量的外围元件即可构建出功能强大的智能数显式转速表、转速控制器等。

　　单芯片智能转速表方案特点：

　　1、直接驱动四位LED数码管显示，三个轻触开关组成操作面板，完成各项功能设定。

　　2、转速测量范围4－9999，精度0.002％（注：极低速测量会导致过长的归零时间，用户可根据自己的实际应用选择测量下限）；

　　3、可设定齿轮齿数（分频倍率），设定范围1－254；

　　4、可切换整数显示模式或小数显示模式，小数显示模式下在任何转速下都能显示四位有效数字，如5.688、50.34等，满足低转速的精确测量。

　　5、具有上下限超限输出，上下限可设定；

　　6、具有0－5V或1－5V输出，通过V／I转换可产生0－20mA或4－20mA输出，0－5V或1－5V输出对应的转速范围可设定，校准操作不需可调电阻，可通过操作面板由软件完成校准；

　　7、具有全双工串行通讯 UART 端口，通过RS232或RS485转换，上位机可访问转速表的数据，修改转速表的设定；

　　8、所有设定的参数掉电均可保存。

　　9、性能稳定，抗干扰能力强，满足工业环境要求。

　　飞时电子研究所现可向各类用户提供已编程的智能转速表芯片，对采用该芯片的厂家提供全套设计资料，包括芯片引脚功能、设计指南及通讯协议等，并可提供安装调试好的评估板，供评估使用。

　　为满足不同应用要求及节省成本，智能转速表芯片分两种版本，普通版不含通讯功能，完全版在普通版的基础上增加有通讯功能，两种版本芯片价格有所不同，均可提供双列直插或贴片封装，用户可根据需要选用。

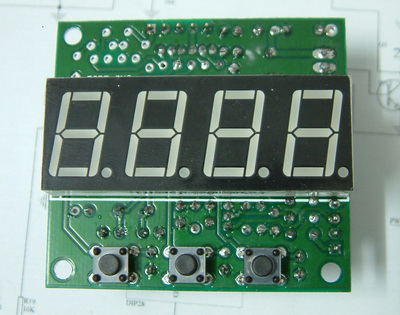

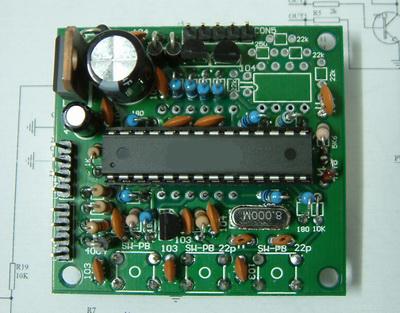

　　单芯片智能转速表评估板（完全功能版）实物图片（仅供参考），尺寸525mmX485mm，使用说明随板发售。评估板单价 150 元。

　　面板式的转速表，面板尺寸80X42mm，深度38mm
