LED数字式转速表

一 概述

　　该转速表采用发光二极管（LED）和数码管作显示器件，内置高性能单片机作信号处理和控制单元，体积小功能强，计量精确，显示效果精致华丽。根据使用场合的不同又分为汽车用和摩托车用两种，主要特征：
　　1、弧形LED光柱动态显示转速。
　　2、四位数码管通过按键设置可以显示时间 、转速 、发动机累计工作时间（掉电仍可保持）。
　　3、超速警告功能。
　　4、缸数设定功能，轻松适应各种车型。
　　5、灵活的信号输入方式，安装使用简单方便。
　　6、演示模式功能。

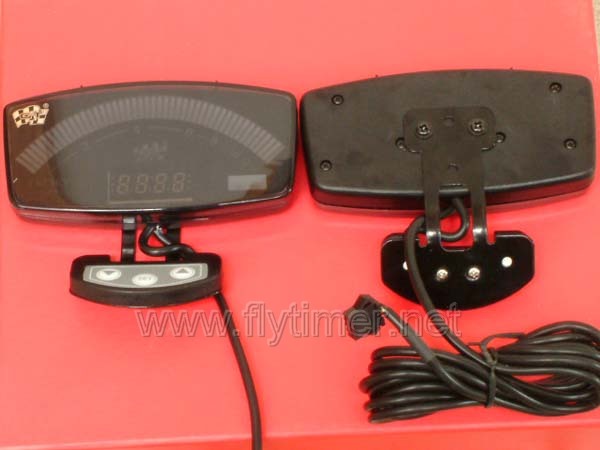

二 外观

　　转速表主体尺寸（不含支架）： 宽 X 高 X 厚=110 X 54 X 21 　　单位：毫米

三 应用设置

　　应用时各种数据的调整和设置都是通过支架上的三个按键来完成的，如左上图所示，支架上左边的倒三角形符号是“DOWN”按键，中间的是“SET”按键，右边的三角形符号是“UP”按键。通过连续按动“SET”按键，转速表的功能按“时钟---转速---设定警告---设定缸数---发动机累计工作时间”五种状态循环，下面具体说明每一种状态

1、时钟状态。

　　该状态下弧形LED光柱动态显示转速，四位数码管按24小时制显示时间，7:00--19:00期间显示亮度加倍，以适应白天的环境亮度，其他时间（夜间）则保持柔和的亮度。
　　按“DOWN”按键调整分钟，按“UP”按键调整小时。

2、转速状态。

　　该状态下弧形LED光柱动态显示转速，四位数码管动态精确显示转速，数码管显示每0.5秒刷新一次。下图为该状态效果图：

3、设定警告状态

　　该状态下四位数码管无显示，弧形LED光柱中有一个单元熄灭，其他的全亮，熄灭的单元表示当前设定的警告转速。
　　通过按“DOWN”按键向下调整警告转速，按“UP”按键向上调整警告转速，运行中当发动机转速高于设定的警告转速时，警告灯点亮，否则熄灭。这个功能可以灵活运用，如将警告转速设定于低中速区，用于换档提示，也可设定于高速区，表示超速警告。
　　下图是该状态下的效果图，表示当前的警告转速是4600RPM，右下角的红灯为警告灯。

4、设定缸数状态

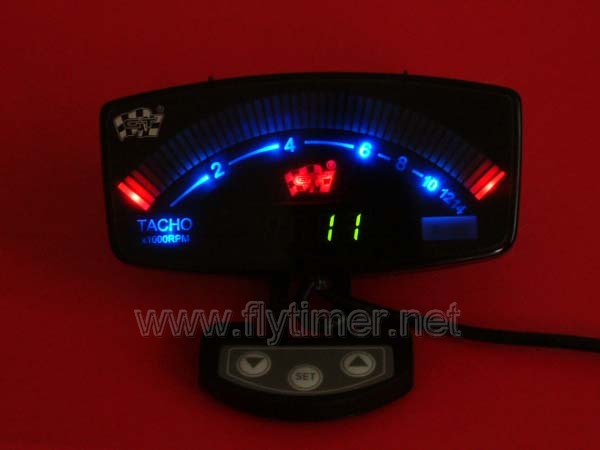

　　尽管该功能是为了适应多缸车的应用而开发，但是严格意义上来说，它是输入信号的倍率设定，因此不能简单的理解为几缸车就设定为几，正确理解这个功能是保证转速表正常运行的关键。下图是效果图：

　　上图中数码管显示的是“11”，数字“11”就是我们要说的信号倍率，这个转速表的倍率设置分两段，“0”字头字段包含“01－09”共9种倍率设置，用于汽车信号；“1”字头字段包含“11－18”共8种倍率设置，用于摩托车信号。
　　“0”字头字段：用于汽车，“01”表示发动机每转一圈送一个信号的情况，当然没有单缸的汽车，那么“01”有什麽意义呢？因为汽车版转速表的标准配置中，有一个信号前置处理盒，可以通过前置盒从一个点火线圈初级取得点火信号，由于发动机每转一圈单个点火线圈产生一次点火，因此点火信号可以用作转速信号，而且不管是几缸车，从这里取信号都采用“01”的倍率设置。同理，“02”表示发动机每转一圈送两个信号的情况。如果是四缸车，从分电器处取信号的话，那么发动机每转一圈就会产生四个信号，这种情况下就应该设定于“04”了。需要说明的是，“09”是保留用于柴油机的用途，不适合上面的规律。
　　“1”字头字段：用于摩托车，“11”表示发动机每转一圈送一个信号的情况，绝大部分的单缸摩托车应该设定成这样，信号则取自飞轮的触发信号；双缸双点火器的车也这样，信号则取自任意一个点火器上的触发信号。V形多缸的大排量车触发飞轮各不相同，通常发动机每转一圈会产生4－6个信号，那么将倍率设定在“14－16”就可以了，如果你不知道究竟应该设定为几，那么也没关系，几种都试试，总会有一种是对的。
　　通过按“DOWN”按键向下调整倍率，按“UP”按键向上调整倍率。
　　特殊功能：同时按下“DOWN”键和“UP”，转速表进入演示状态，演示状态下数码管显示时间，而弧形LED光柱可模拟出装在车上从启动到加速，随汽车转速动态跳动的效果，这个用途可用于商业演示，吸引眼球。同时按下“DOWN”键和“UP”退出演示回到时钟状态。

5、发动机累计工作时间
　　该状态下弧形LED光柱动态显示转速，四位数码管显示发动机累计工作时间（小时），同时按下“DOWN”键和“UP”可以清零发动机累计工作时间。发动机累计工作时间可以作为发动机换机油和做保养的依据。

四 安装接线

　　对于摩托车来说，接线非常简单，仅有红、黑、黄、绿四条引线。
　　1、 红线，转速表的电源线，由于转速表的时钟需要连续工作，因此红线必须时刻保持有电，可以接在电源保险管后面。
　　2、黑线，转速表的地线，接任意一条搭铁地线即可。
　　3、黄线，转速表工作线，黄线得电后转速表各部分开始工作，面板上的灯点亮。黄线接在点火钥匙开关后的电源线上，打开钥匙开关后，转速表开始工作。
　　4、绿线，转速表的信号线，并接在点火器的触发信号端。

五 注意事项

　　1、由于转速表的时钟需要连续工作，并且会消耗约17mA的电流，对于汽车电瓶来说微不足道，但是对于摩托车用户来说应该注意，如果长时间不工作，一个7AH的摩托车电瓶理论上可以用上17天，如果你的车上还有其他一些诸如报警器之类的电器，那么可工作的时间还将缩短，因此如果摩托车长时间搁置不用或是出差时间较长，应该将保险管取下，以维持电瓶电量。
　　2、暴露安装的转速表在阳光下可视性将变差，因此安装时尽量避免阳光直射，同时应该做一些适当的防雨水处理。
